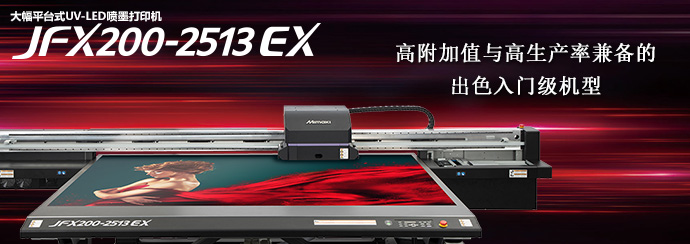

mimaki JFX200-2513 EX

高附加值与高生产率兼备的出色入门级机型

「JFX200-2513 EX」是「JFX200-2513」的后续机型,虽是入门级机型,却是兼具了高附加值打印与高生产率的大幅平台式UV喷墨打印机。
此外,稳定性和实用性也进一步得到改善并提升。

JFX200-2513 EX
JFX200-2513 EX Spec
  1. 高附加值打印
    ・可轻松创建平滑顺畅的半立体2.5D数据的新功能「2.5D Texture Maker」
  2. 高生产率
    ・白色同步打印的速度比原有机型提高至200%
    ・新增打印模式实现更高一级的生产效率
  3. 稳定性·安全性
    ・通过NCU&NRS功能可自动检测喷嘴断线并补偿
    ・与外部接口配合,根据工厂支持不同的安全标准
  4. 实用便捷度提升
    ・通过增加真空控制用的脚控开关提高工作效率
    ・对应Ethernet连接



JFX200-2513 EX生产的例子

※点击画面表示扩大

JFX200-2513 EX:特殊形状   JFX200-2513 EX:家具   JFX200-2513 EX:家具   JFX200-2513 EX:日常用品
特殊形状   家具   家具   日常用品

JFX200-2513 EX:室内广告   JFX200-2513 EX:户外广告   JFX200-2513 EX:浴室   JFX200-2513 EX:墙面装饰
室内广告   户外广告   浴室   墙面装饰

1. 高附加值打印

可轻松创建平滑顺畅的半立体2.5D数据的新功能「2.5D Texture Maker」

我公司一直提出的「Surface Imaging (※1)」的其中之一是通过多次重复打印UV墨水来呈现表面凹凸感的“浮雕打印"。层越厚越能强调凹凸感,但由于要表达更加顺畅的效果时需要阶梯状积层打印,因此就必须手工制作每一层的数据。
※1 使用UV喷墨打印机的Mimaki的附加值打印技术

阶梯状积层时:可以顺畅表达但需要每层的数据

使用JFX200-2513 EX,仅需通过普通的Illustrator / photoshop的操作和RasterLink6Plus(标配),即可根据图层轻松制作尺寸各异的阶梯状的2.5D打印数据。

轻松制作2.5D打印数据

通过使用“2.5D Texture Maker(※2)”,可用于印有砖纹和木纹纹理的内装材料,绘画和油画笔触,文字部分立体感的标识制作等,拥有更逼真的效果和触感,可以轻松顺畅地进行半立体效果的2.5D打印。
※2 「2.5D Texture Maker」仅对应JFX200-2513 EX(截至2019年4月)

强烈引人注目的文字/令人想要触摸的质感
展现油画笔触/展现精细的羽毛纹理

2.高生产率

白色同步打印的速度比原有机型提高至200%

通过采用新研发的喷头组件,在不降低速度的前提下可实现白色&彩色同时打印。由此,在与「JFX200-2513」不同分辩率的情况下,实现高达200%(*1) 的生产率。
※1 对比JFX200-2513的Hi-Speed模式12.5㎡/h和JFX200-2513 EX的Hi-speed模式25㎡/h,(4C+专色 300x450dpi,12P,Bi,Nor) vs (4C/4C+专色 300x450dpi,6P,Bi,Nor)

打印速度

新增打印模式实现更高一级的生产效率

「JFX200-2513 EX」新增了实现更高一级生产效率的「草图模式」,实现了最高35㎡/h(※2) 的高速打印。由于之前「JFX200-2513」最高速度为25㎡/h,因此新机型生产速度比其快了140%。
※2 4C/4C+专色 300x300dpi,4P,Bi,Nor的时候

3. 稳定性・安全性

通过NCU&NRS功能可自动检测喷嘴断线并补偿

NCU(喷嘴检测组件)自动检测喷嘴状态。 一旦检测到喷嘴断线将自动进行清洁。即便清洁也无法解决问题时,NRS(喷嘴补偿系统)会自动用其他喷嘴代替不良喷嘴,因此无需等待维修人员仍可继续工作。

NCU & NRS

与外部接口配合,根据工厂支持不同的安全标准

除了标准的紧急停止开关外,还可通过符合客户环境情况的安全措施使打印机进行工作。
可根据客户满足不同的安全标准,例如安全光幕和安全垫等。

4. 用户便捷度提升

通过增加用于真空控制的脚踏开关来提高工作效率

使用JFX200-2513 EX,您不仅可以使用操作面板上的ON / OFF开关,还可以使用脚踏板来操控真空开关,该真空开关通过将介质吸附到操控面板上来确保稳定的打印。
在打印大幅面板时等双手被占用的情况下可操作性得到提升。

对应Ethernet连接

在传统的USB连接外,也支持Ethernet连接。
由1台电脑连接到多台打印机时,这是一种方便的连接方法。
由于仅需在办公室网络环境中增设电缆,因此安装简单。

产品规格

JFX200-2513 EX
打印喷头 按需式压电喷头(3喷头- 交错排列)
打印分辨率 300, 450, 600, 900, 1,200dpi
墨水 种类 UV固化墨水:LUS-120(C,M,Y,K,W,Cl)
UV固化墨水:LUS-150(C,M,Y,K,Lc,Lm,W)
UV固化墨水:LUS-350(C,M,Y,K,W,Cl)*1
UV固化墨水:LH-100(C,M,Y,K,Lc,Lm,W,Cl)
底漆:PR-200 *2
供墨方式 1L瓶装、250ml瓶装(仅限LH-100,LUS-120,PR-200)*3
墨水循环系统 *4 MCT(Mimaki Circulation Technology)白墨水循环
最大打印范围(W×D) 2,500×1,300 mm
介质 尺寸(W×D) 2,500×1,300 mm
高度 50 mm以下
重量 50 kg/㎡以下(非集中负荷)
介质吸附   吸风+脚控开关
  真空台面分割数 2分割(X方向)
固化装置 LED-UV方式
接口 USB2.0, Ethernet
安全规格 VCCI A级,CE标志,CB报告,美国安全规格 UL (UL62368-1),RoHS指令,FCC A级,机械指令,EAC,RCM
使用电源 单相 AC200-240V 50/60Hz,12A以下
耗电量 2.88 kVA以下
设置环境 可使用温度 15 ~ 30℃
相对湿度 35 ~ 65%Rh
保证精度温度 20 ~ 25℃
温度变化率 ±10℃/h以下
粉尘 与普通办公室相当
外形尺寸(W×D×H) 4,400×2,450×1,250 mm
重量 650 kg

*1 预计2019年12月对应LUS-350墨水
*2 PR-200无法与LUS-350墨水组合使用
*3 初始注墨时只能使用1L的瓶子。
*4 MCT仅限白墨水使用。
・比超级打印模式更快速打印时,会出现墨水没有充分固化的情况。

  • 画面及打印样品中的一部分是电脑合成。
  • 由于技术改善等原因,本网页所记载的规格、设计、尺寸等可能会在未进行通知的情况下发生变更。
  • 本网页所记载的公司名、商品名为各个公司的商标或注册商标。
  • 购买产品之际,如需委托进行安装、操作指导时,会产生除产品价格外的其他费用。
  • 喷墨打印机使用极其精细的墨点进行打印,因此随着打印头的更换,颜色可能略有不同。此外同时使用多台机器时,有时会因个体差异引起色彩微小不同,请予以注意。



UV打印相关的注意事项

 介质与墨水的注意事项

  • 墨水的物理性能(附着性和耐候性等)因介质而异,请务必事先进行试验。
  • 根据使用用途,可能必须进行底涂等处理以及覆膜等表面保护。



 安全注意事项
本产品安装有紫外线照射装置。为安全使用,请注意如下事项。

  • 请勿直视或让皮肤直接接触紫外线。
  • 紫外线固化打印时,会产生些许味道,因此需充分通风换气。
  • 根据不同打印模式,一部分未固化的墨水会产生挥发成分。
  • 另外,请务必仔阅细读主体包装所附的注意事项,并严格遵守其内容。
