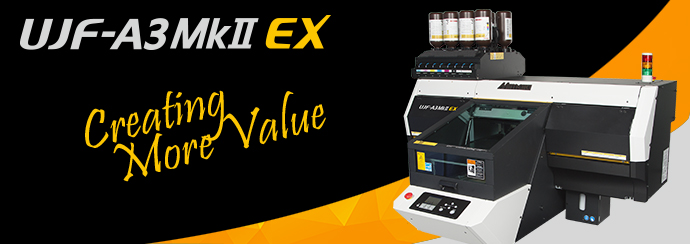

UJF-A3MkII EX

从直喷底漆,到光油的表面加工! 一次设定完成4步操作,缔造高附加价值。

从直喷底漆,到光油的表面加工!
一次设定完成4步操作,缔造高附加价值。

UJF-A3MkII EX

「UJF-A3MkII EX」是延续「UJF-A3MkII」的高生产性、机器性能、精美打印的优势,喷头由3个增加至4个的特别版机器。

加工A3尺寸&厚达153mm&能以8色对应。
4个喷头,可安装8瓶墨水,故除了基础色(CMYK),还能同时搭载白墨、光油、底漆。
一台打印机即能完成、以往由手工操作的底漆涂布及其他必要的表面加工。

小型A3尺寸,单台打印机实现高附加价值的桌面型平台式UV喷墨打印机。

UJF-A3MkII EX
ENERGY STAR
Kebab MkII Series
1次设定完成4步操作。



  • 能同时搭载CMYK、白墨、光油、底漆。

  • 提升全彩打印效果的白墨
    由于最多能搭载2瓶白墨,可短时间内打印更高遮蔽性的高浓度白墨。

  • 保留质感,提升意匠性的光油打印
    ・高光打印、磨砂打印、浮雕打印
    ・预备了129种花纹的花纹库

  • 「UJF-A3MkII」的选配件功能,在「UJF-A3MkII EX」为标配!
    ・「显示灯」通告打印机状态
    ・固定介质的「吸附平台」
    ・紧急时终止打印机运行的「紧急制停开关」
    ・自动检测喷嘴断线的「NCU(喷嘴检测组件)」

一次设定,对应从底漆涂布到光油表面加工的工序。
为提升作业效率与缩短作业时间,做出贡献。

『UJF-A3MkII EX』搭载4个打印喷头,能安装8瓶墨水。
除了基础色CMYK,能同时安装白墨、光油与底漆。一次设定即能完成4步操作:底漆打底、白墨打印、全彩打印、光油表面加工。
不仅有高附加价值打印,通常所需的其他工序、如底漆涂布及表面加工能集中到一台喷墨打印机完成,提升效率缩短时间。

1.提升附着力的直喷底漆

当彩色墨水在介质上的附着力不佳时,使用直喷底漆可得到提升。
与以往的手工全面涂布相比,直喷打印的形式只需涂布需求位置,保留材料的原本质感。
『UJF-A3MkII EX』使用的底漆「PR-200」,活用在以树脂类材料为首,运用于玻璃、金属及有表面加工需求的介质上。

专利号 / 日本:5817059 美国:US9,132,685 B2

使用IJ底漆的自动涂布

2. 提升全彩打印效果的白墨

全彩图像的下面,同时打印白墨进行铺底,能在透明及深色介质上更艳丽的呈现色彩。
进一步,由于最多可搭载2瓶白墨,故短时间内能对应更高遮蔽性的高浓白墨打印。

高浓白墨的活用案例

高浓白墨的活用案例

3.全新附加价值的透明墨水

首次在UJF-A3/ 6042MkII系列上搭载高品质透明墨水打印的控制技术「MCC(Mimaki Clear Control)」。使打印物赋有光泽并提升意匠性。但遗憾的是,当墨水没有固化前、易沾染灰尘使产品不能使用。在MCC功能下,可一次完成透明墨水的喷射和紫外线固化照射,将未固化易沾附灰尘的时间控制至最小,实现无灰尘附着无气泡发生的精美高光打印。除了艳丽光泽有格调的【高光打印】外,还能活用有沉着亚光效果的【磨砂打印】,数次往复打印的【浮雕打印】,营造纤细的纹理、身临其境般的逼真还原,提升平面图像的高附加价值。

透明墨水打印示意图

准备了129种花纹的花纹库

安装我司的RIP软件「RasterLink6」,在电脑上登录的「ARTISTA UV Texture Library」、有129种花纹可作为Adobe Illustrator样本进行使用。以基本的「BASIC」花纹为首,准备了丰富的使用花型及符号的「ARTISTIC」花纹,增加视觉效果的「MODERN」花纹。
使用光油打印花纹库,进一步实现高打印意匠。

ARTISTA UV Texture Library 花纹清单

ARTISTA UV Texture Library 花纹清单

【ARTISTA UV Texture Library】(全129种)
*BASIC(44种)…基本花纹
*ARTISTIC(45种)…使用花型及符号、增加设计感的花纹
*MODERN(40種類)…增加视觉效果的花纹

4.创造高附加价值的机械构造

实现高精度打印的平台驱动方式

平台驱动方式

固定Y轴、驱动平台的方式,减少了打印时的摇晃。滚珠丝杠的高精度输送构造,提升墨水的着墨精度。不仅大幅减少因着墨误差而发生的PASS道,同时也支持高精度打印技术,增添产品附加价值。运行时噪音轻微,办公室及商业设施内也能安心使用。

打印厚达153mm的立体材料

可直喷厚达153mm的立体材料(※1)。进一步,先进的「障碍物传感器」,可明确检测透明介质(※2)。可简单的设定来对应不同高度及材质的打印。
※1:根据设定高度,需使用附属的垫片。
※2:素材形状・尺寸的不同,可能有大的检测误差。

喷头高度:1.5mm(推荐)

5.缔造多姿多彩应用的高性能墨水

打印柔软介质的UV硬化墨水【LUS-120】

可搭载延伸性达170%的柔性墨水【LUS-120】。对于柔软介质,能以精美耐用的效果打印输出。适合打印皮革、聚氨酯等柔软介质,以及需要弯曲折叠的应用中。

打印亚克力的UV固化墨水【LUS-150】

【LUS-150】为发色优秀,延伸性达150%的柔性墨水。不仅与柔软介质,与亚克力、玻璃也有良好的匹配度。故能应用于室内看板、奖牌等制作中,应用广泛、广受好评。

耐刮擦,适合制作商品的硬质UV墨水【LH-100】

【LH-100】为发色与色彩再现性均优秀的硬质UV墨水。适合使用在手机壳、钥匙链等树脂类材料,以及塑料等应用制作中。

6.Mimaki画质控制技术,追求更卓越美感

呈现广域色彩的【Mimaki Expand Color】

我司原装进口的RIP软件RasterLink6上,新搭载输入曲线【Mimaki Expand Color】,能以广域的色彩再现艳丽色块,明亮的人体肌肤等。明亮的越明亮,低暗的更深沉,整体张弛有度富含迷人色彩美丽,有效吸引观众眼球、提升商品的附加价值。

RasterLink6新输入曲线【Mimaki Expand Color】的效果示意图

RasterLink6新输入曲线【Mimaki Expand Color】的效果示意图

抑制PASS道及深浅道产生的【MAPS4(Mimaki Advanced pass System 4 )】

UJF-A3/ 6042MkII机种首次搭载MAPS4功能。通常,由于PASS的边缘为直线且有少量的偏差,因而导致PASS道及深浅道的产生。MAPS4将PASS的边缘以渐变效果打印,有效减轻不良的发生,实现流畅打印。结合介质、墨水、分辨率等打印条件,可自动选择最适宜的渐变模式来输出打印。

使用MAPS4示意图

有MAPS4

■有MAPS4
通过对Pass边缘模糊以减轻Pass痕及深浅道,实现精美的美画质。



无MAPS4

■无MAPS4
Pass界线引发Pass痕。出现横向条纹或深浅道,严重影响画质。

流畅高画质打印的【波形控制】、【可变墨滴】技术

每种墨水颜色都有自己的比重和粘度。为了实现墨滴在介质上的精准着墨, Mimaki 研发了【波形控制】技术,让墨滴以近似正球体被笔直喷出,减少墨滴间的重叠。进一步,还应用该高着墨精度技术,实现最小5pl,最大22pl( *15)的3种不同尺寸墨滴的【可变墨滴】技术。减轻画面颗粒感,以高精度输出高画质。
※白墨高浓度模式,最大可达到27pl。

7.安心运行预防喷嘴故障的技术

自动检测喷嘴堵塞,并解决
“NCU(Nozzle Check Unit)”

传感器自动检测喷嘴状态。检测到喷嘴断线时,自动执行清洗作业,排除喷嘴断线故障。可为每个打印数据设置定时检查喷嘴的状态,以小时为单位设定。防止连续打印时,发生喷嘴堵塞后,导致所有打印无报废。
※NCU在UJF-6042MkII,UJF-A3MkII EX为标配。在UJF-A3MkII为选配件。

维持生产率的
“NRS(Nozzle Recovery System)”

以往,对于即使进行喷头清洗,也无法改善的喷嘴故障,需服务人员维修,维修结束前须停止打印机运行。“NRS”可实现连续作业,换而言之,当“NCU”发现问题时,即使清洗依然无法改善的喷嘴断线故障可用其他喷嘴替代打印。无需等待服务人员前来维修就可以恢复作业(※)。
※:根据打印方式存在不可使用NRS的情况。

NCU, NRS

図1:NCU检测示意图

※单击图像放大显示。

减少停机维修的【MCT(Mimaki Circulation Technology)】技术

搭载了让白墨定期在路径及墨泵里循环运行的MCT功能。有效防止因墨水颜料沉淀而导致的喷嘴故障,实现平稳打印。

8.应用实例

皮革手机壳

皮革手机壳

柔性墨水【LUS-120】,适合手机壳等需要弯曲折叠的产品上。

纸质包装

纸质包装

纸质包装等需要折叠的材料,也可以用柔性墨水【LUS-120】打印精美效果

室内广告

室内广告

使用与亚克力有良好匹配度的【LUS-150】墨水,可制作室内广告



奖牌

奖牌

【LUS-150】也可用于奖牌的制作。优秀的发色,其打印效果惹人注目

充电宝

充电宝

耐刮擦的【LH-100】墨水,可打印高频使用的物品,能长久保持花色。

积木

积木

【LH-100】墨水最适合打印树脂及塑料介质



迎宾板

迎宾板

不易打印的玻璃材料,通过底漆【PR-200】的应用,提升墨水的附着力

楼层导览金属牌

楼层导览金属牌

底漆【PR-200】也能提升金属材料的附着力。不掩盖材料本身的质感,能仅涂布需要的部分

水瓶

水瓶

使用选配件Kebab/KebabL,打印圆柱状材料

※部分打印样品为电脑合成。

产品规格

UJF-A3MkII EX
打印喷头 按需式压电喷头(4喷头交错排列)
打印分辨率 最高1200 x 1200 dpi
最大打印范围 宽:295mm 长:420mm(A3)
墨水 种类/颜色 LH-100(C, M, Y, K, Lc, Lm, W, Cl)
LUS-120(C, M, Y, K, Lc, Lm, W, Cl)
LUS-150(C,M,Y,K,W)
PR-200(底漆)
容量 1L瓶装供墨
介质 厚度 153mm(6inch)以下
重量 5kg以下
安全规格 VCCI CLASS A / FCC CLASS A / ETL (UL60950标准) / CB认证 /
CE标志(EMC指令、低电压指令、机械指令、RoHS指令)/
REACH / 能源之星 / IEC60825-1
接口 Ethernet / USB2.0
噪音 待机时: 55dB以下(FAST-A,前後左右1m) /
连续运行: 65dB以下/不连续运行: 70dB以下
电源规格 单相 AC100-240V, ±10%, 50/60Hz ±1Hz
耗电量 1,000W以下
设置环境 可使用环境温度 20~30℃
相对湿度 35~65%Rh
保证精度温度 20~25℃
温度变化率 ±10℃/h以下
粉尘 相当办公室
RIP软件 RasterLink6 (标配)
外形尺寸(W×D×H)※1 1,355mm×1,290mm×856mm
重量 135kg

※1:高度(H)不含墨瓶的高度。
・使用比草图墨水更快的速度打印时可能会发生墨水无法完全固化的情况。

  • 画面及打印样品中的一部分是电脑合成。
  • 由于技术改善等原因,本宣传单所记载的规格、设计、尺寸等可能会在未进行通知的情况下发生变更。
  • 本网页所记载的公司名、商品名为各个公司的商标或注册商标。
  • 购买产品之际,如需委托进行安装、操作指导时,会产生除产品价格外的其他费用。
  • 喷墨打印机使用极其精细的墨点进行打印,因此随着打印头的更换,颜色可能略有不同。
    还应当注意,如果使用多台打印机装置,由于打印机个体差异,颜色也会出现微妙变化。

UV打印相关的注意事项

 介质与墨水的注意事项

  • 墨水的物理性能(附着性和耐候性等)因介质而异,请务必事先进行试验。
  • 根据使用用途,可能必须进行底涂等处理以及覆膜等表面保护。

 安全注意事项
本产品安装有紫外线照射装置。为安全使用,请注意如下事项。

  • 请勿直视或让皮肤直接接触紫外线。
  • 紫外线固化打印时,会产生些许味道,因此需充分通风换气。
  • 根据不同打印模式,一部分未固化的墨水会产生挥发成分。
  • 另外,请务必仔阅细读主体包装所附的注意事项,并严格遵守其内容。
